FCT

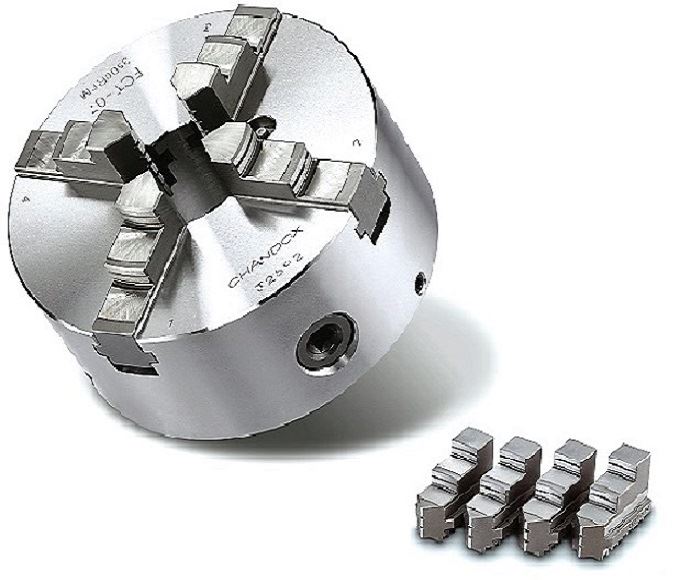

4-Jaw Adjustment Steel Body Scroll Chucks

SPECIFICATIONS

UNIT/mm

Inquiry MODEL / SPEC Max.Speed
r.p.m(min-1)
Max.Gripping
Diameter
O.D.Clamping
Max.Gripping
Diameter
I.D.Clamping
Weight
(kg)
FCT-07 3500 ø4-ø180 ø56-ø170 13.2
FCT-09 2900 ø5-ø220 ø62-ø210 20.7
FCT-10 2500 ø6-ø260 ø70-ø250 29.8
FCT-12 2200 ø10-ø300 ø86-ø290 44.4
MODEL / SPEC Dimensional
drawing
2D drawing 3D drawing
FCT-07
FCT-09
FCT-10
FCT-12
